دستگاه تست ضربه فلزات ابزاری برای ارزیابی رفتار مواد در برابر بارگذاری ناگهانی و ضربه‌ای است. این دستگاه با واردکردن ضربه به نمونه استاندارد و اندازه‌گیری انرژی جذب‌شده هنگام شکست، رفتار ماده را در شرایط ضربه‌ای نشان می‌دهد. دستگاه تست ضربه پاندولی جیبو JBW-500 یکی از تجهیزات این حوزه است که برای آزمون ضربه مواد فلزی طراحی شده و به سیستم کنترل و گزارش‌گیری کامپیوتری مجهز است.
اگر برای آزمایشگاه کنترل کیفیت، واحد تولیدی یا مرکز تحقیقاتی خود به دنبال خرید دستگاه تست ضربه هستید، آشنایی با روش آزمون، استانداردهای مرتبط، مشخصات فنی دستگاه و قابلیت‌های نرم‌افزاری آن به شما کمک می‌کند انتخاب دقیق‌تری داشته باشید. در این مطلب، عملکرد دستگاه تست ضربه شارپی و ویژگی‌های مدل JBW-500 را بررسی می‌کنیم.
دستگاه تست ضربه چیست و چه کاربردی دارد؟

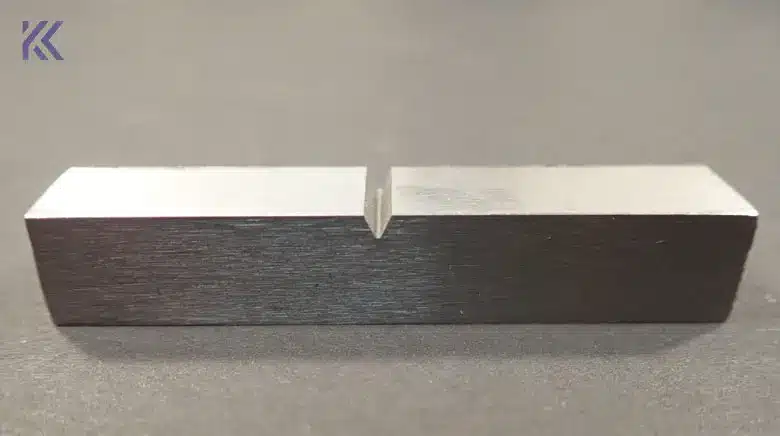

در آزمون ضربه فلزات، نمونه‌ای با ابعاد و شکل مشخص در محل تعیین‌شده قرار می‌گیرد و ضربه‌ای باانرژی معین به آن وارد می‌شود. دستگاه با بررسی انرژی پاندول پیش و پس از برخورد، انرژی جذب‌شده توسط نمونه را محاسبه می‌کند.
نتیجه این آزمون می‌تواند برای مقایسه رفتار ضربه‌ای مواد، بررسی کیفیت تولید و ارزیابی تغییرات خواص مکانیکی فلزات به کار برود. بااین‌حال، انرژی جذب‌شده در آزمون ضربه به‌تنهایی معادل تمام ویژگی‌های مکانیکی ماده نیست و باید در کنار سایر نتایج آزمون و شرایط انجام آزمایش آن را بررسی کرد. برای مثال، در آزمایشگاه‌های فولاد معمولاً نتیجه آزمون ضربه در کنار بررسی ریزساختار نمونه با تجهیزات متالوگرافی و کنترل ترکیب شیمیایی با کوانتومتر تفسیر می‌شود.
از دستگاه تست ضربه فلزات در محیط‌هایی مانند موارد زیر استفاده می‌شود:
- آزمایشگاه‌های کنترل کیفیت صنایع فلزی
- کارخانه‌های تولید آهن و فولاد
- مراکز آزمون و بازرسی مواد
- آزمایشگاه‌های تحقیق و توسعه
- واحدهای ارزیابی مواد اولیه و محصولات فلزی
- مراکز آموزشی و پژوهشی مرتبط با مهندسی مواد و متالورژی
انتخاب دستگاه مناسب به نوع ماده، استاندارد موردنیاز، ابعاد نمونه، محدوده انرژی آزمون و الزامات گزارش‌دهی آزمایشگاه بستگی دارد.
دستگاه تست ضربه شارپی چگونه کار می‌کند؟
دستگاه تست ضربه شارپی از یک پاندول ضربه‌زن استفاده می‌کند که این پاندول پیش از شروع آزمون تا زاویه مشخصی بالا برده می‌شود و در این وضعیت انرژی پتانسیل گرانشی دارد. پس از آزادشدن، پاندول حرکت می‌کند و به نمونه‌ای که روی تکیه‌گاه‌های دستگاه قرار گرفته است ضربه می‌زند.
اگر نمونه بشکند یا تغییر شکل پیدا کند، بخشی از انرژی پاندول صرف فرایند شکست و تغییر شکل آن می‌شود. به همین دلیل، پاندول پس از عبور از محل نمونه به ارتفاع اولیه خود نمی‌رسد. دستگاه با مقایسه انرژی اولیه و انرژی باقی‌مانده پاندول، انرژی جذب‌شده در آزمون را تعیین می‌کند.
معرفی دستگاه تست ضربه جیبو JBW-500
دستگاه JBW-500 ساخت شرکت Wuxi Jiebo Instrument Technology Co., Ltd. به‌عنوان دستگاه تست ضربه پاندولی با نمایشگر و قابلیت کنترل کامپیوتری معرفی شده است. این دستگاه برای بررسی رفتار مواد فلزی در برابر بارگذاری ضربه‌ای طراحی شده و علاوه بر آن قابلیت اندازه‌گیری و ثبت نتایج آزمون را دارد.
بر اساس اطلاعات سازنده، دستگاه می‌تواند برای آزمون نمونه‌های فلزی، به‌ویژه مواد آهنی مانند آهن، فولاد و آلیاژهای آن‌ها، استفاده شود. روش آزمون و مناسب‌بودن دستگاه برای یک کاربرد مشخص باید با توجه به استاندارد موردنیاز، مشخصات نمونه و پیکربندی واقعی دستگاه بررسی شود.
ویژگی‌های دستگاه تست ضربه JBW-500
مهم‌ترین قابلیت‌های اعلام‌شده برای این مدل دستگله تست ضربه برند جیبو عبارت‌اند از:
اندازه‌گیری انرژی ضربه: محاسبه انرژی جذب‌شده توسط نمونه از اختلاف انرژی پاندول پیش و پس از ضربه.
کنترل دستی و کامپیوتری: امکان کنترل دستگاه از طریق پنل دستی یا سیستم کامپیوتری.
نمایش نتایج آزمون: نمایش اطلاعاتی مانند انرژی ضربه، زاویه بالا آمدن پاندول و میانگین آزمون، طبق توضیحات کاتالوگ.
ذخیره‌سازی خودکار داده‌ها: ذخیره شرایط و نتایج آزمون از طریق نرم‌افزار معرفی‌شده.
تهیه و چاپ گزارش: امکان تنظیم قالب گزارش، ثبت نتایج و چاپ گزارش آزمون.
بررسی برخی اتلاف‌های مکانیکی: قابلیت اندازه‌گیری یا محاسبه انرژی‌های مرتبط با اصطکاک و اتلاف‌های دستگاه، طبق توضیحات سازنده.
پشتیبانی از پاندول‌های مختلف: نرم‌افزار برای استفاده از چند پاندول طراحی شده است؛ پیکربندی قابل‌تحویل باید هنگام سفارش تأیید شود.
این قابلیت‌ها می‌توانند مدیریت نتایج و مستندسازی آزمون‌ها را در آزمایشگاه ساده‌تر کنند. بااین‌حال، امکانات دقیق نرم‌افزار، نسخه سیستم‌عامل سازگار و تجهیزات همراه باید پیش از خرید با سازنده یا تأمین‌کننده بررسی شوند.
مشخصات فنی دستگاه تست ضربه جیبو JBW-500
| سازنده | Wuxi Jiebo Instrument Technology Co., Ltd. |
| مدل | JBW-500 |
| نوع دستگاه | دستگاه تست ضربه پاندولی با نمایشگر و کنترل کامپیوتری |
| سرعت ضربه | ۵٫۴ متر بر ثانیه |
| زاویه بالابردن پاندول | ۱۵۰ درجه |
| فاصله استاندارد تکیه‌گاه‌ها | ۴۰ میلی‌متر |
| شعاع لبه ضربه‌زن | R2 تا R2.5 میلی‌متر |
| شعاع تکیه‌گاه‌ها | R1 تا R1.5 میلی‌متر |
| منبع تغذیه | سه‌فاز، ۳۸۰ ولت، ۵۰ هرتز |
| توان اعلام‌شده | ۱۸۰ وات |
| ابعاد دستگاه | ۲۱۲۴ × ۶۰۰ × ۱۳۴۰ میلی‌متر |
| وزن خالص | ۷۵۰ کیلوگرم |
| ابعاد نمونه | ۱۰ × ۱۰ × ۵۰ و ۱۰ × ۱۰ × ۵۵ میلی‌متر |
| نوع شیار نمونه | شیارهای U و V با اندازه درج‌شده ۲ میلی‌متر |
| انرژی ضربه | ۳۰۰ و ۵۰۰ ژول |
نرم‌افزار دستگاه تست ضربه JBW-500 چه امکاناتی دارد؟
در کنار عملکرد مکانیکی دستگاه، نرم‌افزار کنترل و ثبت اطلاعات نیز یکی از بخش‌های مهم JBW-500 است. این نرم‌افزار قابلیت دریافت داده‌های آزمون، محاسبه نتایج و تهیه گزارش را دارد.
علاوه بر آن دستگاه تست ضربه برند جیبو امکانات دیگری هم شامل:
- ثبت انرژی ضربه و اطلاعات آزمون
- ذخیره خودکار شرایط و نتایج آزمایش
- ویرایش داده‌های آزمون
- اندازه‌گیری دوره نوسان پاندول
- اندازه‌گیری یا محاسبه انرژی اتلافی مرتبط با اصطکاک هوا و یاتاقان‌ها
- امکان تنظیم قالب گزارش متناسب با نیاز کاربر
- چاپ گزارش آزمون
- پشتیبانی نرم‌افزاری از چند پاندول در پیکربندی‌های مربوطه
استانداردهای آزمون ضربه فلزات
استاندارد آزمون مشخص می‌کند نمونه چگونه آماده شود، دستگاه با چه شرایطی کار کند و نتایج چگونه اندازه‌گیری و گزارش شوند. انتخاب دستگاه تست ضربه باید با توجه به استاندارد موردنیاز آزمایشگاه انجام بگیرد.
در کاتالوگ دستگاه JBW-500، استانداردهای زیر ذکر شده‌اند:
GB/T 229-2007: استاندارد چینی مرتبط با روش آزمون ضربه شارپی نمونه شیاردار فلزات.
JJG 145-2007: استاندارد یا دستورالعمل مترولوژی چینی مرتبط با آزمون و بررسی دستگاه‌های تست ضربه پاندولی.
ASTM E23: استاندارد شناخته‌شده مرتبط با آزمون ضربه نمونه‌های شیاردار فلزی با روش‌های شارپی و آیزود.
اگر آزمایشگاه شما ملزم به رعایت یک نسخه مشخص از استاندارد است، پیش از خرید دستگاه، نسخه موردنیاز و وضعیت انطباق مدل پیشنهادی را با تأمین‌کننده بررسی کنید. همچنین در صورت نیاز به کالیبراسیون یا تأیید صلاحیت دستگاه، شرایط ارائه این خدمات را جداگانه استعلام بگیرید؛ این موضوع برای آزمایشگاه‌هایی که در مسیر اخذ ایزو ۱۷۰۲۵ هستند اهمیت ویژه‌ای دارد.
شکل شیار و ابعاد نمونه باید با روش آزمون و استاندارد مورد استفاده مطابقت داشته باشد.
تفاوت آزمون شارپی و آیزود چیست؟
شارپی و آیزود هر دو از روش‌های آزمون ضربه برای بررسی رفتار مواد در برابر بارگذاری سریع هستند، اما نحوه قرارگیری نمونه و شرایط ضربه در آن‌ها متفاوت است.
در آزمون شارپی، نمونه معمولاً به‌صورت افقی روی دو تکیه‌گاه قرار گرفته و ضربه به بخش مشخصی از نمونه، معمولاً در سمت مقابل شیار، وارد می‌شود. در آزمون آیزود، نمونه معمولاً به‌صورت عمودی مهار شده و ضربه نسبت به شیار در وضعیت تعریف‌شده استاندارد وارد می‌شود.
| معیار مقایسه | آزمون شارپی | آزمون آیزود |
| نحوه قرارگیری نمونه | معمولاً افقی روی دو تکیه‌گاه | معمولاً عمودی و مهارشده |
| روش مهار نمونه | تکیه‌گاه در دو سمت | گیره یا مهار در یک سمت |
| کاربرد | ارزیابی رفتار ضربه‌ای نمونه تحت شرایط استاندارد شارپی | ارزیابی رفتار ضربه‌ای تحت شرایط استاندارد آیزود |
| نکته مهم در مقایسه | شکل نمونه، شیار و شرایط آزمون باید مشخص باشد | شکل نمونه، شیار و شرایط آزمون باید مشخص باشد |
نتایج دو روش را بدون توجه به هندسه نمونه، شرایط آزمون و استاندارد مورداستفاده نباید یکی در نظر گرفت.
هنگام خرید دستگاه تست ضربه فلزات به چه نکاتی توجه کنیم؟
برای انتخاب دستگاه تست ضربه مناسب، صرفاً مقایسه قیمت یا ظرفیت اسمی کافی نیست. پیش از خرید، شرایط واقعی استفاده از دستگاه را مشخص کنید.
۱. روش آزمون و استاندارد موردنیاز
ابتدا تعیین کنید که آزمایشگاه شما به آزمون شارپی، آیزود یا روش دیگری نیاز دارد. سپس استاندارد و نسخه مورداستفاده را مشخص کنید تا دستگاه و متعلقات آن متناسب با نیاز شما انتخاب شوند. اگر علاوه بر ضربه به آزمون‌های کشش، فشار یا خمش هم نیاز دارید، این آزمون‌ها با دستگاه تست کشش یونیورسال (UTM) انجام می‌شوند و جدا از دستگاه پاندولی هستند.
۲. محدوده انرژی ضربه
ظرفیت انرژی دستگاه باید با نوع نمونه و محدوده آزمون موردنیاز سازگار باشد.
۳. ابعاد و شکل نمونه
ابعاد نمونه، نوع شیار و فاصله تکیه‌گاه‌ها باید با روش آزمون مطابقت داشته باشند. اگر چند نوع نمونه یا استاندارد در آزمایشگاه استفاده می‌شود، بررسی تجهیزات و متعلقات قابل‌تهیه اهمیت بیشتری پیدا می‌کند.
۴. دقت اندازه‌گیری و الزامات کالیبراسیون
پیش از خرید دستگاه از فروشنده درباره روش بررسی عملکرد دستگاه، مدارک کالیبراسیون، خدمات پس از فروش و امکان انجام آزمون‌های موردنیاز مطابق استاندارد سؤال کنید. مدارک قابل‌ارائه باید متناسب با الزامات آزمایشگاه شما باشند.
۵. نرم‌افزار و گزارش‌گیری
اگر ثبت دیجیتال نتایج، تهیه گزارش قابل چاپ یا نگهداری سوابق آزمون برای شما اهمیت دارد، امکانات نرم‌افزاری، سازگاری رایانه و نسخه سیستم‌عامل را بررسی کنید.
۶. فضای نصب و زیرساخت برق
JBW-500 طبق کاتالوگ حدود ۷۵۰ کیلوگرم وزن دارد و به برق سه‌فاز ۳۸۰ ولت نیاز دارد. بنابراین باید فضای نصب، مسیر انتقال دستگاه، شرایط استقرار و زیرساخت برق محل از قبل بررسی شود.
۷. تجهیزات همراه و خدمات فنی
فهرست اقلام تحویلی، متعلقات نمونه، پاندول‌ها، رایانه، چاپگر، نصب، آموزش، ضمانت و خدمات پس از فروش را پیش از خرید به‌صورت مکتوب مشخص کنید.
قیمت دستگاه تست ضربه جیبو JBW-500 چقدر است؟
قیمت دستگاه تست ضربه فلزات به عواملی مانند ظرفیت انرژی، پیکربندی پاندول، سیستم کنترل، تجهیزات همراه، خدمات نصب و آموزش، شرایط ضمانت و هزینه‌های حمل و تأمین بستگی دارد. به همین دلیل، برای اعلام قیمت دقیق دستگاه JBW-500 باید پیکربندی نهایی و شرایط سفارش مشخص شود.
هنگام استعلام قیمت، بهتر است علاوه بر مبلغ دستگاه، هزینه حمل و نصب، اقلام همراه، شرایط آموزش اپراتور، ضمانت، خدمات فنی و مدارک قابل‌ارائه را هم بررسی کنید.
شما می‌توانید برای استعلام قیمت دستگاه تست ضربه جیبو JBW-500 و دریافت مشاوره فنی، با کارشناسان کیمیا کاوان تجهیز تماس بگیرید. با اعلام نوع نمونه، استاندارد موردنیاز و شرایط آزمایشگاه، می‌توانید درباره تناسب دستگاه با کاربرد خود اطلاعات دقیق‌تری کسب کنید.
سؤالات متداول درباره دستگاه تست ضربه
۱.دستگاه تست ضربه جیبو JBW-500 برای چه موادی استفاده می‌شود؟
طبق کاتالوگ سازنده، این مدل عمدتاً برای آزمون مواد فلزی، به‌ویژه آهن، فولاد و آلیاژهای آن‌ها معرفی شده است. مناسب‌بودن آن برای یک نمونه یا استاندارد مشخص باید پیش از خرید تأیید شود.
۲.دستگاه JBW-500 چه استانداردهایی را پشتیبانی می‌کند؟
در کاتالوگ دستگاه، استانداردهای GB/T 229-2007، JJG 145-2007 و ASTM E23 ذکر شده‌اند. برای اطمینان از انطباق دستگاه با الزامات آزمایشگاه، باید نسخه استاندارد و شرایط آزمون موردنظر را با سازنده بررسی کنید.
۳.آیا دستگاه تست ضربه JBW-500 قابلیت گزارش‌گیری کامپیوتری دارد؟
بله طبق کاتالوگ، این دستگاه به سیستم کنترل کامپیوتری مجهز است و نرم‌افزار آن قابلیت ثبت و ذخیره نتایج، نمایش اطلاعات آزمون و تهیه و چاپ گزارش را دارد. نسخه نرم‌افزار و سازگاری آن با سیستم‌های امروزی باید پیش از سفارش بررسی شود.
جمع‌بندی
دستگاه تست ضربه فلزات یکی از تجهیزات مهم برای ارزیابی رفتار مواد در برابر بارگذاری ناگهانی و ثبت انرژی جذب‌شده در آزمون است. دستگاه پاندولی جیبو JBW-500 با کنترل کامپیوتری، قابلیت ثبت و چاپ نتایج و امکانات نرم‌افزاری معرفی‌شده در کاتالوگ، می‌تواند گزینه‌ای برای بررسی نیازهای آزمایشگاه‌های آزمون فلزات باشد.
بااین‌حال، انتخاب نهایی شما باید بر اساس استاندارد موردنیاز، محدوده انرژی، مشخصات نمونه، امکانات واقعی دستگاه و خدمات قابل‌ارائه انجام بگیرد. به‌ویژه پیش از سفارش JBW-500، لازم است اختلاف اطلاعات کاتالوگ درباره ظرفیت انرژی و طول نمونه از سازنده را استعلام بگیرید.
برای دریافت اطلاعات تکمیلی، بررسی تناسب دستگاه با نیاز آزمایشگاه و استعلام قیمت دستگاه تست ضربه جیبو JBW-500، با کارشناسان کیمیا کاوان تجهیز در ارتباط باشید.
